Types d’entraînement et guidage linéaire

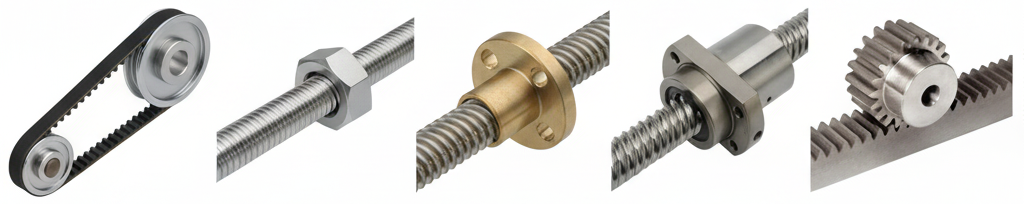

À mentionner ici :
- Courroie crantée
- Tige filetée
- Vis trapézoïdale
- Vis à billes
- Crémaillère et pignon
Avantages et inconvénients des différents entraînements
| N° | Avantages | Inconvénients |
| 1 |
peu coûteux installation relativement simple |
faible précision sous fortes charges |
| 2 | très peu coûteux |
imprécis mise en œuvre plus complexe pour réduire le jeu de retournement |
| 3 |
peu coûteux rapide installation relativement simple |
moins d’effort qu’avec une tige filetée pour réduire le jeu de retournement |
| 4 |
assez rapide très précis |
Cher |
| 5 |
très rapide, surtout pour de longues courses |
mise en œuvre plus complexe pour éliminer le jeu de retournement |
Mon favori personnel est la vis à billes. Mais des conceptions avec crémaillère et pignon sont également prévues à l’avenir. Cela permet d’atteindre 10 m/min ou plus — un vrai plus, surtout pour de longues courses et des déplacements en rapide.
Pour les fraiseuses DIY, je recommande des vis à billes ou au moins des vis trapézoïdales.
Vevor propose un kit composé de 3 vis à billes + paliers et 6 guidages linéaires à un prix imbattable.
Kit de guidage linéaire Vevor 3 axes avec vis à billes et paliers*
Lien affilié
Ce kit est utilisé sur la fraiseuse illustrée à la page 1. À ce prix, on n’obtient parfois même pas une seule vis à billes.
Guidages linéaires
Comme déjà mentionné, les guidages linéaires sont une autre clé de la précision. Une vis à billes ne sert à rien si le chariot n’est pas guidé correctement. Personnellement, je ne suis pas un grand fan des constructions avec des tubes et des roulements à billes. Mais c’est une question de goût.
À mentionner ici : les guidages linéaires classiques sur arbres supportés ou les guidages à profilés. Ces derniers sont cependant plusieurs fois plus chers.
Une comparaison entre guidages sur arbres supportés et guidages à profilés en longueur 1 m montre un facteur de presque 3.
| Kit de 2 guidages linéaires sur arbres supportés 1 m | env. 74€ |
| Kit de 2 guidages à profilés 1 m | env. 200€ |
